C-Beam | Purlin C conformat en fred galvanitzat per immersió en caldera per a sostre, parets i suports fotovoltaics

1. Visió general del producte

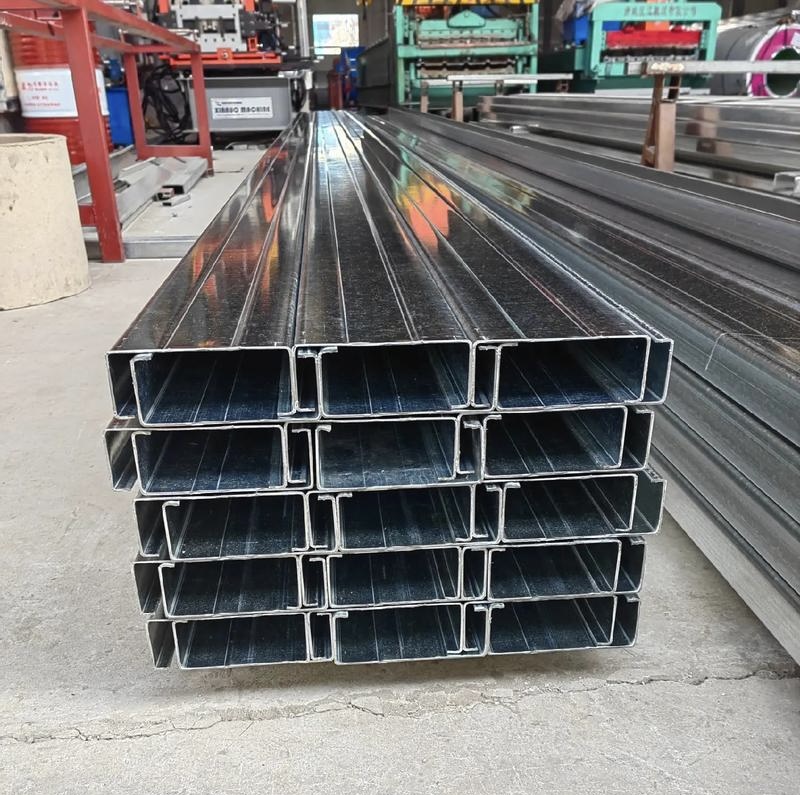

C-Beam, també conegut com a canal C o purlin C, és un acer lleuger de canal amb llavis format en fred. Fabricat per laminació a temperatura ambient a partir de tapes d’acer de primera qualitat, aquest producte es produeix conformant-se estrictament als codis nacionals GB/T 6725-2017 i GB 50018 per a estructures d’acers de paret prima formats en fred. Amb una precisió dimensional extrema, una secció ben definida i sense tensions residuals d’unió, constitueix una alternativa lleugera optimitzada respecte al tradicional acer canal laminat en caldà.

Les classes d’acer estàndard inclouen Q235B i Q355B. Són disponibles variants personalitzades d’alt rendiment, com l’acer Q355NL resistent a impactes a baixa temperatura, l’acer Q355GNH anticorrosiu i diverses graduacions d’acer inoxidable. Ampliament utilitzat en fàbriques industrials, magatzems, centrals fotovoltaïques i estructures municipals d’acer prefabricades, el C-beam actua com a perfilador secundari fiable per a la càrrega i l’envolupa en sistemes de construcció d’acers lleugers.

2. Especificacions i paràmetres tècnics

Models estàndard disponibles en estoc

Sèrie completa de mides estàndard en estoc: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. La figura indica l’alçada de la paret del perfil; per exemple, C80 fa referència a una alçada de paret de 80 mm.

Interval de dimensions

Alçada de la paret: 80 mm–300 mm
Amplada de la brida: 40 mm–80 mm
Extrem amb llavis: 15 mm–20 mm (mides d’extrems personalitzades disponibles)
Espessura de la paret: 1,5 mm–4,0 mm; plats més gruixuts que 4,0 mm són suportables mitjançant consulta tècnica
Longitud estàndard: 6 m, 9 m, 12 m. Es disposa de talls a longitud fixa personalitzats, punts d’alta precisió i processos d’obtenció de formes especials per adaptar-se a dissenys estructurals no estàndard.

Tractament superficial anticorrosiu

Galvanitzat per immersió en caldà: Revestiment de zinc a doble cara ≥180 g/㎡, amb un espessor mitjà d’una sola cara fins a 12,7 μm. Ofereix un rendiment anticorrosiu estable, compatible amb un servei exterior de 15–20 anys en entorns normals.

Revestiment Aluzinc (AZ150): Produït segons la norma ASTM A792 amb un revestiment d’aleació d’alumini-zinc del 55%. Destaca per la seva resistència excepcional a àcids, alcalins i temperatures elevades, ideal per a situacions de salabri costaner i corrosió industrial intensa.

Revestiment personalitzat de pintura: Utilitza un sistema composite d’imprimació rica en zinc epòxidic i capa superior anticorrosiva. Econòmic per aplicacions estructurals interiors, amb opcions de color personalitzables per a complir amb els requisits estètics del projecte.

3. Servei de processament profund personalitzat

Ofereixem un servei integral d’alta precisió per a C-beams personalitzats. El procés abasta el tall a longitud fixa CNC, diversos tipus de punts d’alta precisió (forats circulars, forats oblongs, forats el·líptics) adequats a diferents especificacions de tornavís, així com la flexió, el redreçat, el revestiment anticorrosiu i l’embalatge final estandaritzat. Tots els productes acabats es controlen dins de la tolerància convencional de ±1,0 mm, amb una tolerància d’alta precisió de ±0,5 mm disponible per a projectes d’alt nivell. Les components prefabricades permeten l’assemblatge directe amb tornavís a obra, eliminant talls i processaments addicionals per millorar l’eficiència constructiva.

Biga en H soldada: Fabricada mitjançant l’assemblatge de plques d’acer i soldadura automàtica. Permet dissenys personalitzats de secció variable, forma arcada, gruixos desiguals, altures i amplades, satisfent requisits estructurals i arquitectònics especials que les seccions laminades en caldo estàndard no poden complir.

Estructura lleugera i menor cost global
En comparació amb l’acer canal laminat en caldà tradicional, el C-beam redueix el pes propi en més del 30% mantenint una capacitat de càrrega equivalent o superior. Això disminueix eficaçment la càrrega morta de l’edifici, reduïnt l’esforç sobre els fonaments i abaixant els costos generals de la construcció.

Rendiment mecànic estable i alta eficiència de càrrega
La conformació integral en fred proporciona un gran radi de giració i una excelent resistència global a la flexió i la torsió. Això permet un major espaiament entre purlins, reduint el consum total d’acer i optimitzant la distribució d’esforços estructurals.

Instal·lació prefabricada i construcció més ràpida
Totes les components estàndard i personalitzades són pre-puntes i prefabricades a la fàbrica. La construcció a obra es realitza únicament amb assemblatge per tornavís, sense soldadures ni tractaments retardants de foc addicionals, allargant considerablement el període de construcció i millorant la seguretat en la obra.

Anticorrosió multi-scenario i gran adaptabilitat
Diverses solucions de tractament superficial s’adapten a entorns secs interiorans, humits industrials i de salabri costaner. El perfil manté un rendiment físic estable sense oxidació, deformació ni falla estructural durant operacions prolongades a l’aire lliure.

Alta precisió dimensional i bona intercanviabletat
La tolerància de fabricació unificada i les mides estandarditzades garanteixen una elevada intercanviabletat de peces. El producte s’ajusta perfectament a sistemes prefabricats d’edificis d’acers lleugers i a projectes àmplios de suport fotovoltaic, fomentant una construcció estandaritzada i modular.

5. Escenaris d’aplicació

Estructures d’acers industrials: Estructures d’acers industrials: serveix com a purlins de teulat, girts de paret i bastidores de suport secundaris per a tallers fabrils, magatzems industrials i edificis logístics. També proveïm solucions professionalsMembrana impermeable TPOper a la impermeabilització de teulats.

Projectes d’energia nova PV: Ampliament utilitzat com a components de càrrega i suport auxiliar per a sostens fotovoltaics de teulats i sistemes de centrals solars instal·lades a terra.

Edificis d’acers lleugers prefabricats: Aplica-se als bastiders principals, a les estructuras d’envolupa de parets i teulats de vil·les d’acers lleugers, cases contenedor i edificis modulars prefabricats.

Magatzems i estructures de suport mecànic: Adequat per a bastiders de racons d’almacenatge, suports de fondacions d’equipaments i estructures de bigues secundàries per a plataformes d’operació d’acers.

Enginyeria auxiliar municipal: Ideal per a marquesines exteriors, coberts de parkings, passareles peatonals, refugis d’estacions d’autobusos i petits projectes d’estructures d’acers paisatgístiques.

6. Entrega, embalatge i suport de servei

Entrega en estoc: Tota la gamma d’acers galvanitzats estàndard es troba en estoc suficient, amb entregues programades en 2–5 dies laborables.

Plazo de processament personalitzat: Productes d’espessor personalitzat, punts especials i mides no estàndard requereixen 7–12 dies laborables després de confirmar l’ordre.

Solució d’embalatge: Embalatge estàndard amb reforços per a evitar deformacions. Suporta el transport terrestre nacional i l’embalatge estandarditzat per a l’exportació marítima.

Garantia de qualitat: Certificats completos de proves de fàbrica, informes d’inspecció de la capa galvanitzada i tot el conjunt de documents de qualificació són proporcionats per a facilitar la inspecció i acceptació de projectes globals.

7. Preguntes freqüents

Q1: Quins són les diferències entre el C-beam i l’acer canal laminat en caldà ordinari?
A1: El C-beam és un acer lleuger de paret prima format en fred, més lleuger i econòmic, principalment utilitzat per a l’envolupa de l’edifici i per a estructures de suport secundari. Admet dissenys amb forats pre-puntes per a un assemblatge ràpid amb tornavís. L’acer canal laminat en caldà tradicional ofereix una rigidesa global més elevada i un pes més alt, essent sovint utilitzat per a bigues i columnes principals de càrrega.

Q2: Podeu personalitzar la longitud de la biga i les posicions dels forats segons els dibuixos?
A2: Sí. Oferim personalització total basada en dibuixos, incloent talls a longitud arbitrària, espaisament personalitzat de forats i posicions especials de forats. Tot el processament profund es realitza a la fàbrica per a permetre l’instal·lació directa a obra.

Q3: Quin tractament superficial és el més adequat per a usos exteriors?
A3: La galvanització convencional per immersió és adequada per a entorns exteriors generals. Per a zones costaneres i entorns industrials de forta corrosió, es recomana el revestiment Aluzinc o una galvanització amb alt contingut de zinc (≥275 g/㎡) per a una vida útil més llarga.

Q4: Com escollir entre el purlin C i el purlin Z?
A4: El purlin C és adequat per a pendents de teulat ≤5°, amb una estructura senzilla i una instal·lació còmoda. El purlin Z permet una connexió superposada d’extrems per a un rendiment continu en travessies, adaptant-se a pendents de teulat de 5° a 20°. La selecció final ha de complir amb el disseny estructural real i els paràmetres de la pendent del teulat.

8. Resum del producte

Fabricat segons les normes nacionals GB/T 6725-2017 i GB 50018, el nostre C-beam té com materials estàndard el Q235B i el Q355B, amb opcions de resistència a baixa temperatura, a prova d’elements i d’acer inoxidable per a condicions de treball especials. Aquest acer lleuger de paret prima format en fred destaca per un disseny lleuger, una excelent resistència a la flexió i un rendiment estructural estable. Equipat amb múltiples tractaments anticorrosius i serveis integrales de processament profund a la fàbrica, és ampliament utilitzat com a purlins de teulat, girts de paret i sistemes de suport fotovoltaic, sent una solució estructural econòmica i fiable per a projectes industrials, d’energia nova i municipals prefabricats arreu del món.
